综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，支持语音、数据、图文、多媒体等综合应用。综合布线是一种预布线，能够适应较长时间的用户需求，因此成为现代智能建筑必不可少的基础系统。小编将针对综合布线工程竣工验收的八大要点进行解读，主要包含综合布线系统工程竣工验收环境检查和器材检查、系统设备安装检验等主要内容。
一、综合布线系统竣工验收环境检查要求
⑴交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
⑵房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
⑶铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。
⑷交接间、设备间应提供220V单相带地电源插座。
⑸交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。
⑹交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
二、器材检验一般要求
⑴ 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。特别是使用国外器件，应有出厂检验证明及商检证书。
⑵ 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
⑶ 工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
⑷ 备品、备件及各类资料应齐全。
三、型材、管材与铁件的检查
⑴各种型材的材质、规格、型号应符合设计文件的规定、表面应光滑、平整，不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。
⑵ 管材采用无缝钢管（在潮湿处应用热镀锌钢管，干燥处可用冷镀锌钢管）、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
⑶ 管道采用水泥管块时，应按通信管道工程施工及验收中相关规定进行检验。
⑷ 各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。
⑸ 铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。

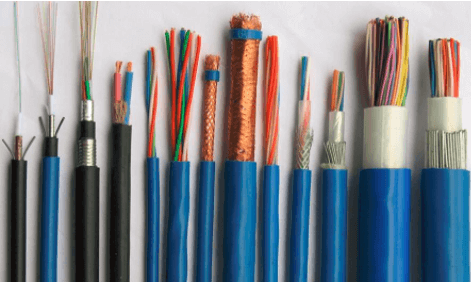

四、缆线的检验要求
⑴工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。
⑵ 电缆所附标志、标签内容应齐全、清晰。
⑶ 电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。
⑷ 电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。
⑸ 光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
⑹ 综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时。
⑺ 光纤接插软线（光跳线）检验应符合规定。
五、接插件的检验要求
⑴配线模块和信息插座及其它接插件的部件应完整，检查塑料材质是否满足设计要求。
⑵ 保安单元过压、过流保护各项指标应符合有关规定。
⑶ 光纤插座的连接器使用型式和数量、位置应与设计相符。
⑷ 光纤插座面板应有表示发射（TX）或接收（RX）的明显标志。
六、机柜、机架的安装要求
⑴机柜、机架安装完毕后，垂直偏差度应不大于3mm。机柜、机架安装位置应符合设计要求。
⑵ 机柜、机架上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。
⑶ 机柜、机架的安装应牢固，如有抗震要求时，应按施工图的抗震设计进行加固。
七、电缆桥架及线槽的安装要求
⑴桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过50mm；
⑵ 桥架及线槽水平度每米偏差不应超过2mm；
⑶ 垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm；
⑷ 线槽截断处及两线槽拼接处应平滑、无毛刺；
⑸ 吊架和支架安装应保持垂直，整齐牢固，无歪斜现象；
⑹ 金属桥架及线槽节与节间应接触良好，安装牢固。
八、配线设备机架安装要求
⑴ 采用下走线方式时，架底位置应与电缆上线孔相对应。
⑵ 各直列垂直倾斜误差不应大于3mm，底座水平误差每㎡不应大于2mm。
⑶ 接线端子各种标志应齐全。
⑷ 交接箱或暗线箱宜暗设在墙体内。预留墙洞安装，箱底高出地面宜为500mm－l000mm。
安装机柜、机架、配线设备屏蔽层及金属钢管、线槽使用的接地体应符合设计要求，就近接地，并应保持良好的电气连接。
安装机架面板，架前应留有1.5ml空间，背面离墙距离座大于0.8m，以便于施工。
壁挂式机框底距地面宜为300mm—800mm。
九、各类配线部件的安装要求
⑴各部件应完整，安装就位，标志齐全；
⑵ 安装螺丝必须拧紧，面板应保持在一个平面上。
